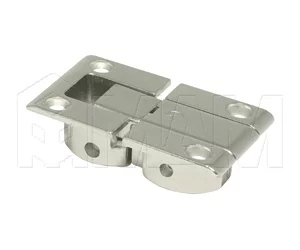

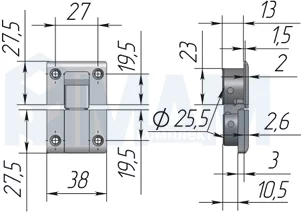

KIMANA Петля для откидных элементов: C01 00008 81

Комплектация: петля, заглушка регулировочного винта
Фасад: ДСП, рамочный профиль
Цвет: никель
Материал: металл

Особенности:

• одинаковые размеры сверления (диаметр 26 мм) в дне и в фасаде;
• края фрезерованных отверстий закрываются благодаря защитной кромке на обеих частях петли;
• горизонтальная регулировка (±1 мм), регулировка по глубине (0+2 мм), вертикальная регулировка (0+2 мм) позволяют оптимально отрегулировать фасад;
• разработано и произведено в Италии

Преимущества:

• запатентованный дизайн;
• уникальная кинематика движения, позволяющая использовать петлю с фасадами расположенными один под другим, или на платформе;
• возможны различные комбинации толщин дна и фасадов (при использовании универсальных адаптеров);
• проверенное качество – сертификат на 30 000 циклов открывания/закрывания;

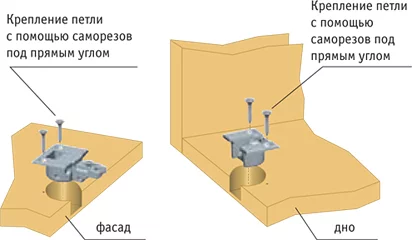

• точная и надежная фиксация достигается при помощи двух саморезов в дне и двух саморезов в фасаде под углом 90°, что позволяет делать присадочные отверстия, а также использовать алюминиевые профили;
• регулировка по высоте осуществляется винтом а не шпилькой, что исключает перекручивание.

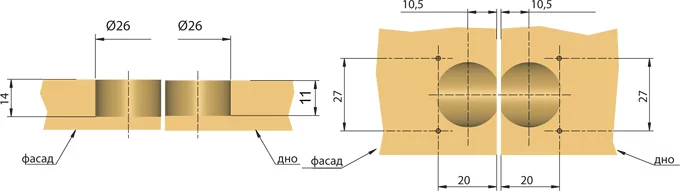

Схема присадочных отверстий при использовании петли KIMANA:

С толщиной 18 мм:

С толщиной 16 мм:

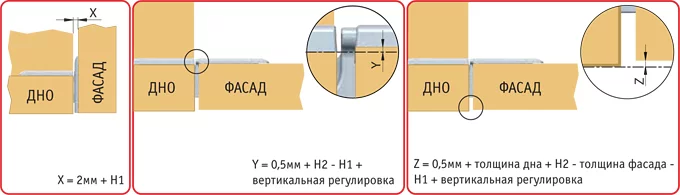

Расчет зазоров:

где
X – зазор между фасадом и коробом в закрытом положении
Y – перепад между фасадом и дном в открытом положении (внутренняя часть)
Z – перепад между фасадом и дном в открытом положении (внешняя часть)
H1 – высота адаптера, установленного на фасад
H2 – высота адаптера, установленного на дно короба

Монтаж:

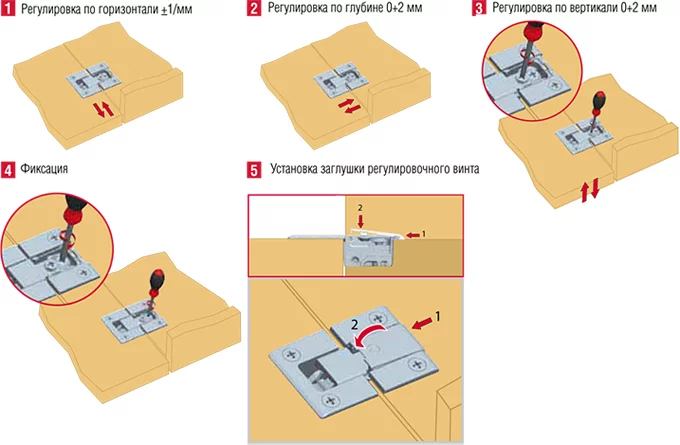

Регулировка:

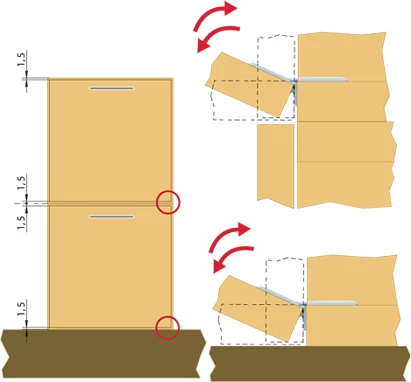

Шкаф в колонне или на платформе:
